AWSの上位ネットワークまわりについて

昨日から、色々調べ始めています。今日はAWSの上位ネットワークまわり。特に東京リージョン(Asia Pacific (Tokyo) Region)。
現時点の情報のスナップショットとしてログがわりに残しておきます。

ASN (AS番号)

まず、以下のサイトで調べてみると、、、

• http://bgp.he.net/search?search[search]=Amazon&commit=Search

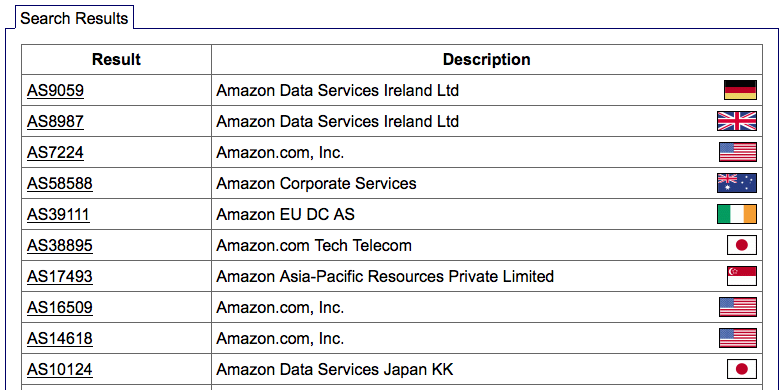

この通り、Amazonが取得しているASNは10個ほど見受けられますが、中身を見ていくと、このうちAS16509にほぼ集約されていることがわかります。

AS16509に接続されているBGPのPeerの数は現時点で、v4が158、v6が10となっています。(公開情報のみ)
Peerの内訳は以下のリンク先から確認できます。

• http://bgp.he.net/AS16509#_peers

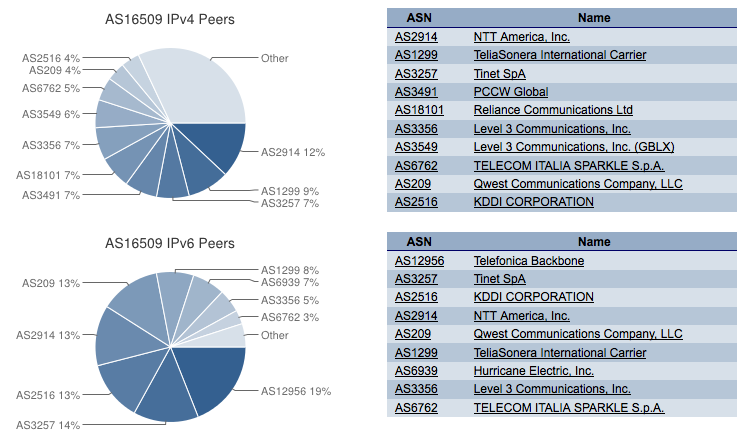

ざっくり確認するなら、上記サイトで公開されている以下のグラフも参考になります。

ただし、このASNはAWS(Amazon)全体で使われているものなので、東京リージョンに絞って調べてみます。

Amazon EC2 東京リージョンの上位ネットワーク

昨日のエントリ「AWSのPublic IPアドレスの一覧」で、2013/5時点でのAmazon EC2の東京リージョンで使われているPublic IPアドレスは以下となっているようです。

175.41.192.0/18 (175.41.192.0 - 175.41.255.255)
46.51.224.0/19 (46.51.224.0 - 46.51.255.255)
176.32.64.0/19 (176.32.64.0 - 176.32.95.255)
103.4.8.0/21 (103.4.8.0 - 103.4.15.255)
176.34.0.0/18 (176.34.0.0 - 176.34.63.255)
54.248.0.0/15 (54.248.0.0 - 54.249.255.255)
54.250.0.0/16 (54.250.0.0 - 54.250.255.255)
54.238.0.0/16 (54.238.0.0 - 54.238.255.255)

↑の全セグメントに対して、隣接しているBGP PeerのASNを調べてみると、(公開情報のみとなりますが)以下のような感じでした。

54.238.0.0/17 54.250.192.0/18	AS2516 AS2914 AS3491 AS6453 AS6939
54.248.0.0/17	AS2516 AS2914 AS6453 AS6939
上記以外のセグメント (ほとんどのセグメントがココ)	AS2516 AS2914 AS3491 AS6453

このように、セグメントによって、やや違ったりするものの、以下が隣接する事業者となるようです。(つまりネットワーク距離的なお隣さんですね。)

• AS2516 KDDI
• AS2914 NTT Communications (NTT America)
• AS6453 TATA Communications
• (AS3491 PCCW Global)
• (AS6939 Hurricane Electric)

また、上記は公開されているBGP Peerしか挙げていませんので、他に引いている細かい回線状況はわからないのと、ピア以降の正確な経路については、それぞれのセグメントによって微妙に異なってたりするので、細かく知りたい場合は地道に調べる必要があります。

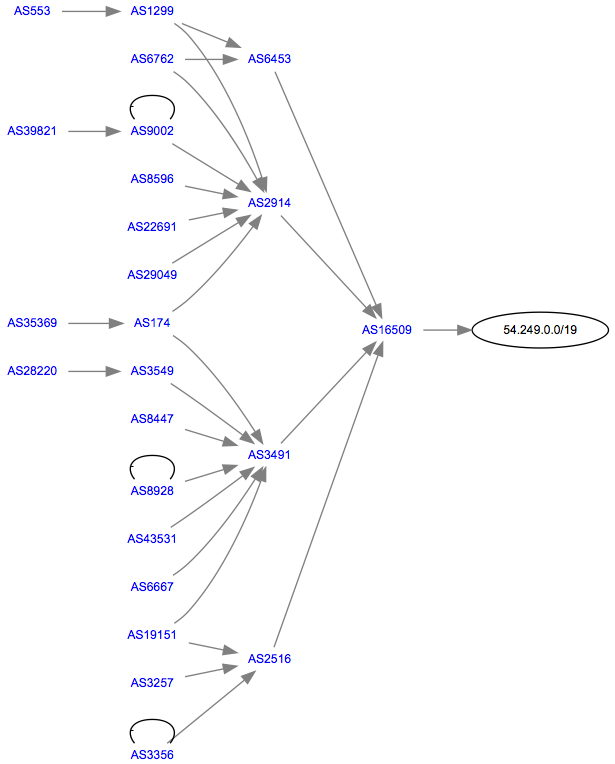

例えば、現時点ではてなブログのサイトが属する"54.249.0.0/19"のセグメントは、現時点では以下のような感じになっています。

• 54.agency, 54.amsterdam, 54.be, 54.bet, 54.biz, 54.by, 54.ca, 54.c...

Peering Database (AS16509)

• http://as.robtex.com/as16509.html
• http://www.peeringdb.com/view.php?asn=16509

上記サイトの"Exchange Point ASN IP Address Capacity"で各IX事業者との接続状況が確認できます。(以下、上記サイトより勝手に抜粋)

NOTA 16509 198.32.124.193 20000 Mbps
Equinix Ashburn 16509 206.126.236.68 30000 Mbps
SIX 16509 206.81.80.147 20000 Mbps
Equinix Seattle 16509 198.32.134.41 10000 Mbps
Equinix Palo Alto 16509 198.32.176.36 20000 Mbps
Equinix Vienna, VA 16509 198.32.190.23 10000 Mbps
INEX LAN1 16509 193.242.111.50 20000 Mbps
Equinix Ashburn 16509 206.126.236.35 30000 Mbps
Equinix New York 16509 198.32.118.102 10000 Mbps
NYIIX 16509 198.32.160.64 20000 Mbps
Equinix Singapore 38895 202.79.197.87 20000 Mbps
Equinix Tokyo 16509 203.190.230.53 20000 Mbps
Equinix Los Angeles 16509 206.223.123.35 10000 Mbps
Equinix Dallas 16509 206.223.118.110 10000 Mbps
Equinix Chicago 16509 206.223.119.98 10000 Mbps
Equinix San Jose 16509 206.223.116.177 10000 Mbps
Telx Atlanta 16509 198.32.132.95 10000 Mbps
SOX 38895 198.32.141.150 10000 Mbps
AMS-IX 16509 195.69.146.100 30000 Mbps
Equinix Hong Kong 16509 119.27.63.37 10000 Mbps
Terremark - NAP do Brasil 16509 198.32.122.83 1000 Mbps
Telx New York 16509 206.126.115.37 10000 Mbps
DE-CIX Frankfurt 16509 80.81.194.152 40000 Mbps
LINX Juniper LAN 16509 195.66.225.175 40000 Mbps
France-IX 16509 37.49.236.118 20000 Mbps
NetNod Stockholm 16509 194.68.123.47 10000 Mbps
NetNod Stockholm 16509 195.245.240.47 10000 Mbps
LINX Extreme LAN 16509 195.66.237.175 10000 Mbps
CoreSite - Any2 Los Angeles 16509 206.223.143.146 10000 Mbps
PTT-SP 16509 187.16.217.20 10000 Mbps
MIX-IT 16509 217.29.66.117 10000 Mbps
AMS-IX 16509 195.69.146.217 30000 Mbps
Equinix Sydney 16509 202.167.228.131 10000 Mbps
Equinix Paris 16509 195.42.144.162 10000 Mbps
PIPE Networks Sydney 16509 218.100.2.152 10000 Mbps
SGIX 38895 218.100.70.36 10000 Mbps
LONAP 16509 5.57.80.8 10000 Mbps
NetNod Stockholm 16509 195.69.119.47 10000 Mbps
NetNod Stockholm 16509 194.68.128.47 10000 Mbps
ESPANIX 16509 193.149.1.108 10000 Mbps
MyIX 38895 218.100.44.155 1000 Mbps
DE-CIX Frankfurt 16509 80.81.195.152 40000 Mbps
JPNAP Tokyo 16509 210.173.176.188 20000 Mbps
Equinix Singapore 38895 202.79.197.215 20000 Mbps
NYIIX 16509 198.32.160.244 20000 Mbps
KINX 16509 192.145.251.160 10000 Mbps
BBIX 16509 218.100.6.52 10000 Mbps
AMS-IX Hong Kong 16509 103.247.139.10 10000 Mbps

このうち、日本国内にありそうなIXは、以下でしょうか。(見落としているかも)

• Equinix Tokyo 16509 203.190.230.53 20000 Mbps
  • PeeringDB - http://www.peeringdb.com/private/exchange_view.php?id=167
• JPNAP Tokyo 16509 210.173.176.188 20000 Mbps
  • PeeringDB - http://www.peeringdb.com/private/exchange_view.php?id=95
• BBIX 16509 218.100.6.52 10000 Mbps
  • PeeringDB - http://www.peeringdb.com/private/exchange_view.php?id=126

ちなみに、PeeringDBのリンク先を見ると、そのIXにどういった他事業者が接続しているかが確認できます。(もちろんDBに公開されている情報のみ、ですが。)

また、"Facility Name ASN City Country"のところの「JP」がついているものを抽出すると、、、

Equinix Tokyo (TY2) 16509 Tokyo JP
Telepark Dojima Building 2 16509 Osaka JP

東京と大阪に1つずつIX接続ポイントがあると記載があります。以下にPeeringDBのリンクを記載しておきます。(もちろんDBに公開されている情報のみ、ですが。)

• PeeringDB - Equinix Tokyo (TY2)
• PeeringDB - Telepark Dojima Building 2

今日はこの辺まで。(ちょっと中途半端なので、気が向いたらシリーズ化します。)
