HP Microserver N54L セットアップ日記その2 - Modified BIOS アップデート

久しぶりに家の NAS をリプレースしていますシリーズその1の続きです。

その1にて、一通り物理作業をしたので、線を繋いで電源を入れてみます。

すると、、、ODD 用の SATA ポートにつないだハードディスクが認識していません。
BIOS でも見えていないように見えるし、CentOS 8 のインストーラーからデバイス（ディスク）のリストにも表示されていません。はて。
試しに切り分けのために SATA ケーブルを変えてみても同じ。はて。

事前に1つわかっていたこととしては、この HP Microserver N54L は、ODD 用の SATA ポートや eSATA のポートは AHCI が無効化されていて、遅いよという情報です。
ただ、認識もしないんだっけ・・・？どうなんだっけ？と。

一応、ドライバまわりとかもあるかなぁ、と手元にあった CentOS 7 や CentOS 6 の OS インストーラーからディスクを見てみると、なんと ODD SATA ポートにつないだ5本目のディスクが見えるではありませんか。なるほど。

おそらく、AHCI が有効になっていないデバイスは、CentOS 8 からは見えないということかー。

ならば、やっぱり全 SATA ポートの AHCI を有効にする試みを行ったログを残しておきます。

尚、以降は、メーカー公式で公開されている BIOS ではない、有志が作成した Modified BIOS を適用することになるので、もし同じことをされる際は、自己責任でお願い致します。

Modified BIOS の入手

あくまで私のケースですが、試行錯誤の末、行ったのは以下の2つの Modified BIOS をダウンロードして、順に適用しました。

Modified BIOS (SP54344.exe ベース)
Modified BIOS (SP64420.exe ベース)

おそらく SP64420.exe ベースのものだけで良いかもしれませんが、確認が難しいので、ログ的に行った事実を書き残しておきます。

上記の入手先は、以下に記しておきます。

Modified BIOS (SP54344.exe ベース) ダウンロード

Modified BIOS (SP64420.exe ベース) ダウンロード

Modified BIOS の適用

まずブートメディアが必要です。USBメモリが簡単でよろしいかと。

上記の入手先に適用の仕方は記載されていますが、簡単に書いておくと、Modified BIOS は基本的に、

HP 公式の BIOS アップデータ (SPxxxxx.exe)
修正された ROM ファイル

で構成されています。

流れを簡単に書いておくと、

Windows マシンと USB メモリを用意しておく
Windows マシンで、Modified BIOS を入手（ダウンロード）して展開する
中に含まれている "SPxxxxx.exe" を実行すると、アップデータ一式がローカルディスクに展開される
上記で展開されたディレクトリ内にある公式の BIOS ROM ファイルを、修正された ROM ファイルに置換する
USB メモリを挿して、BIOS アップデートファイルを、USBメモリに展開するべく付属のプログラム (hpqusb.exe) を実行する
- このあたりの公式ドキュメントに詳しく書いてあります
上記で作成した USB メモリを、HP Microserver に挿して、USB ブートを行うと、BIOS アップデータが適用されるので、終了したら再起動する

といった感じです。

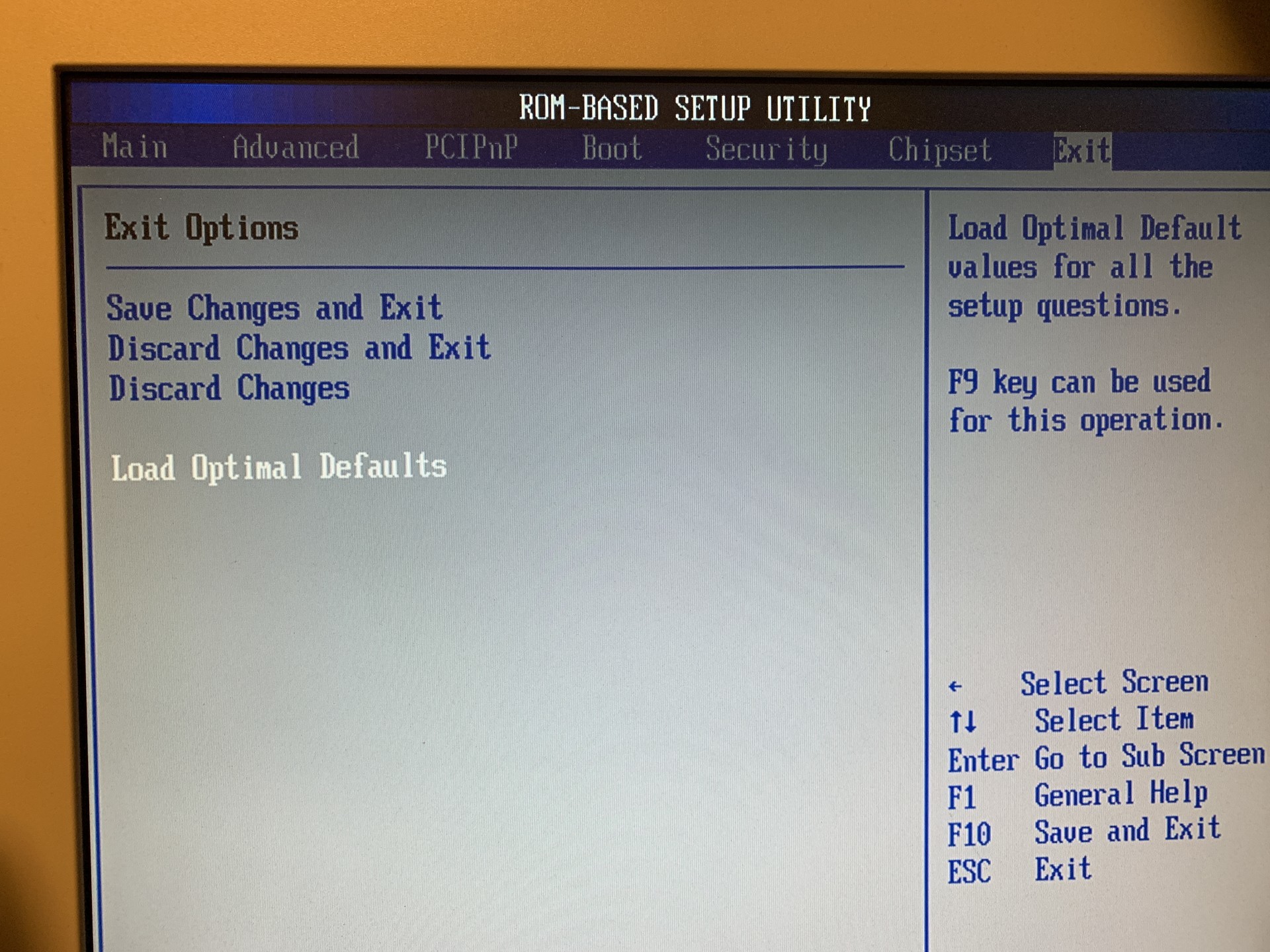

Modified BIOS での設定

このリンク先の説明がかなり詳しくて参考になります。(英語ですが)

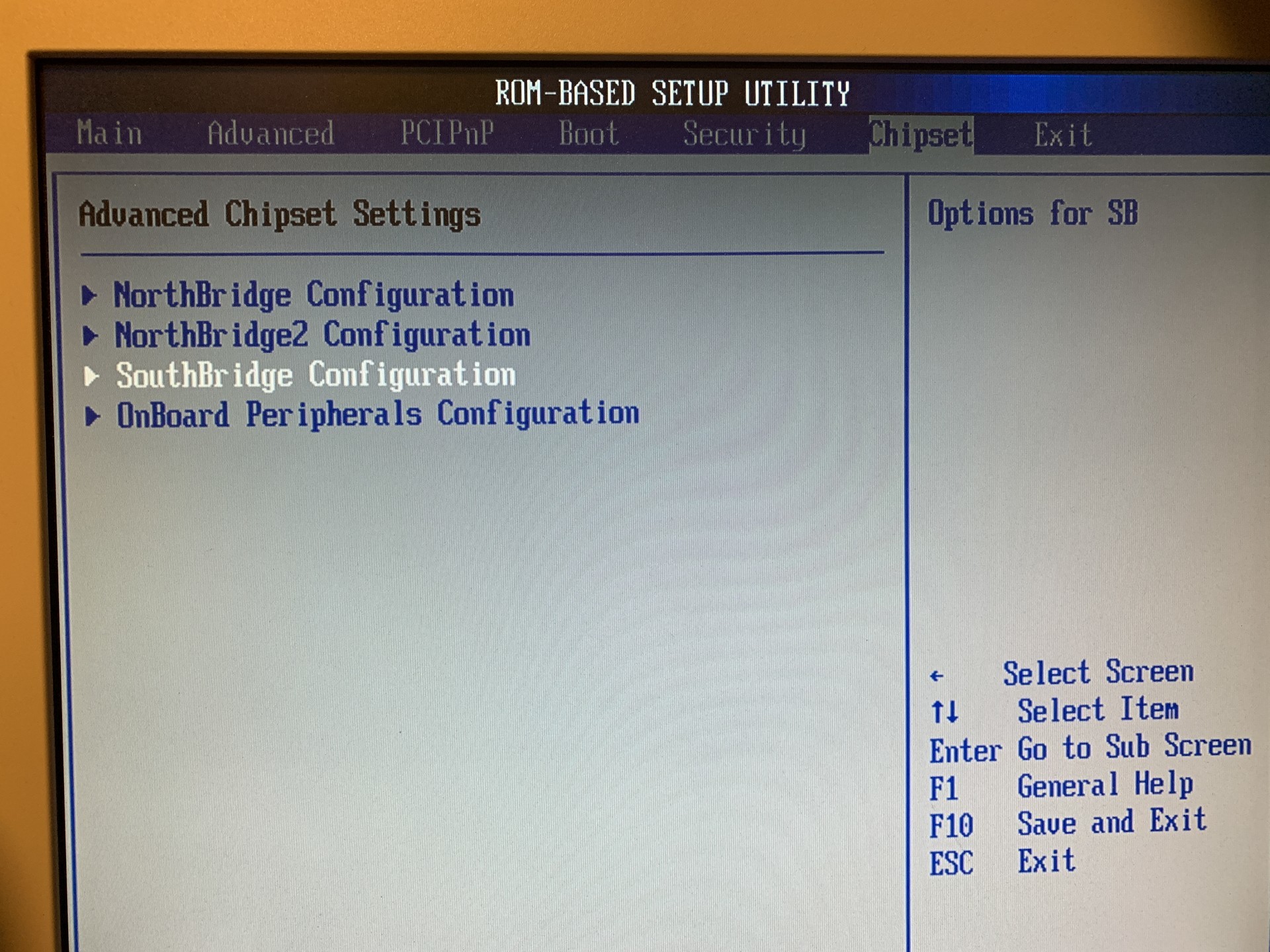

From the MAIN Screen I went to => Chipset Menu => Southbridge Configuration => SB SATA Configuration => and set the following:
OnChip SATA Channel [Enabled]
OnChip IDE Type [IDE or Legacy IDE](1)
SATA IDE Combined Mode [Disabled] -- sets Ports 4 & 5 to use AHCI
SATA EPS on all PORT [Enabled](2) -- sets all Ports to be external SATA Ports
SATA Power on all PORT [Enabled]
Notes: (1) OnChip IDE Type can be set to IDE or Legacy IDE – I have one MicroServer (WHS-2011) set to IDE (see Figure 9) and the other (S2012E) set to Legacy IDE (see Figure 10) and haven’t noticed a performance difference between the two, YMMV; (2) setting all Ports to be external SATA Ports will make all of your Ports to be Hot Swappable – this is something you would need later if you want to use the Port Multiplier functionality of the eSATA Port (Port #4) – there are registry hacks that will remove the hot swap functionality from specific Ports but I didn’t bother, again YMMV.
https://homeservershow.com/blog/byob-hardware/hp-proliant-n40l-microserver-build-and-bios-modification-revisited/

掻い摘むと、このあたりです。

673不明なデバイスさん2017/11/18(土) 22:41:22.48id:x89iRBEe
怖かったけどとりあえずModBiosで増設分もSATA2になってCommand Queueingも有効になりました
ここ参照にやった
http://www.dev-crowd.com/2016/10/13/bios-updates-fuer-den-hp-n54l-microserver/
改造元は最新Bios
Bios設定

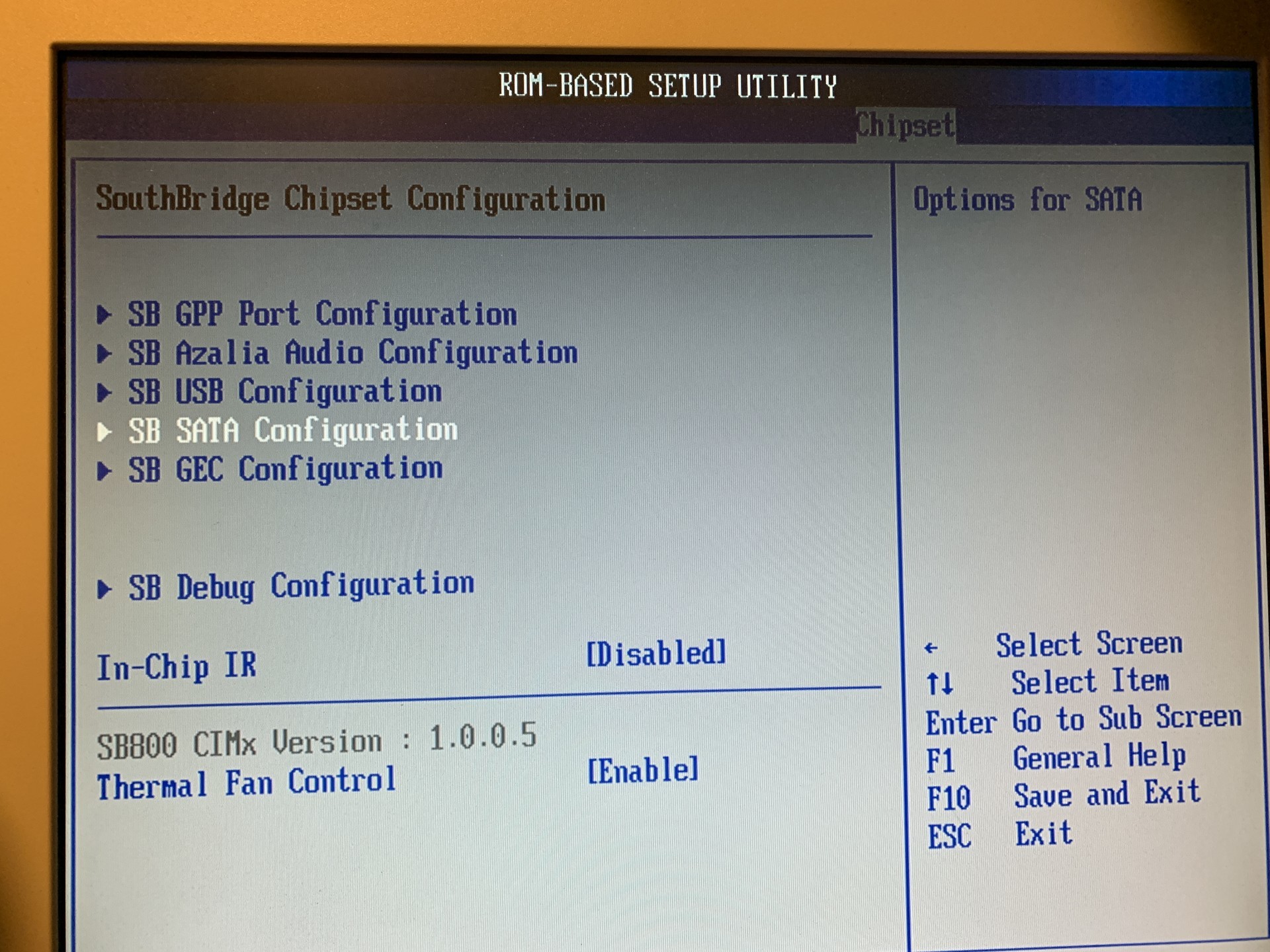

・Chipset Menu => Southbridge Configuration => SATA Configuration:
OnChip SATA Chanel: Enabed
OnChip IDE Type: IDE
SATA IDE Combined Mode: Disabled
SATA EPS on all PORT: Enabled
SATA Power on all PORT: Enabled

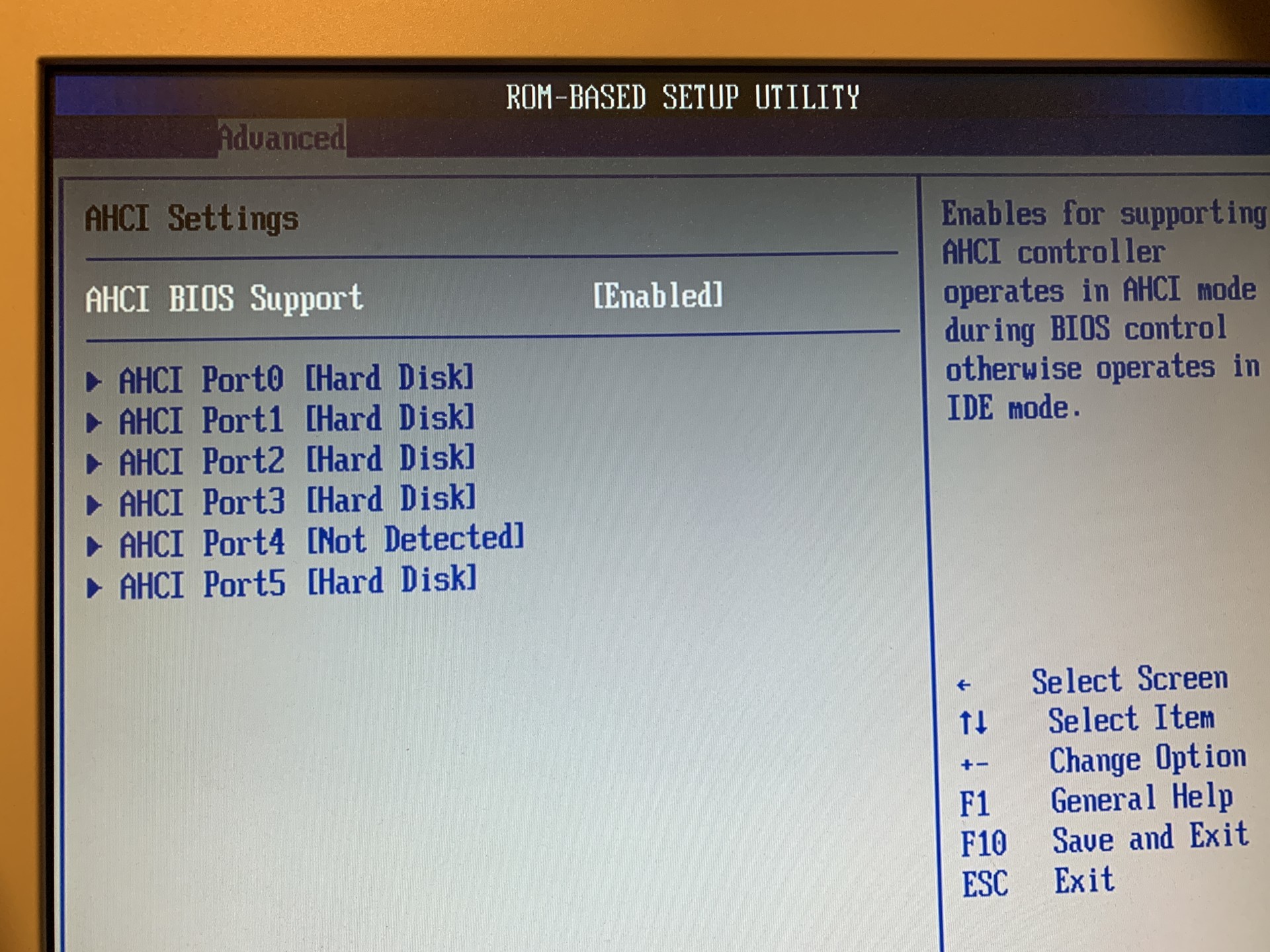

・Advanced => IDE Configuration:
SATA Controller Mode: AHCI
Embedded SATA Link Rate: Auto
Drive Write Cache: Enable
https://mevius.5ch.net/test/read.cgi/hard/1468533309/670-n
